MÀU DÂY ĐIỆN CÁC HÃNG XE MÁY HONDA, YAMAHA, SUZUKI
MÀU DÂY ĐIỆN XE MÁY HÃNG HONDA
XANH DƯƠNG - dây đèn pha chạy từ công tắc cốt pha ra bóng trước
XANH DƯƠNG SỌC TRẮNG - dây của đồng hồ báo xăng, chạy từ phao báo xăng lên thẳng đồng hồ
XANH ĐỌT CHUỐI - dây kèn, chạy từ nút kèn xuống thẳng kèn
XANH ĐỌT CHUỐI SỌC ĐỎ - dây báo đèn mo , chạy từ chốt báo số lên đồng hồ
XANH DƯƠNG SỌC VÀNG - dây kích , chạy từ mâm lửa vào thẳng IC
XANH NHẠT - dây xi nhan phải, chạy từ công tắc xi nhan ra bóng xi nhan trước và sau +bóng báo đồng hồ
HỒNG - dây báo đèn số 4 , chạy từ chốt báo số lên đồng hồ
GẠCH (CAM) - dây xi nhan trái, chạy từ công tắc xi nhan ra bóng xi nhan trước và sau +bóng báo đồng hồ
ĐỎ - dây lửa, chạy từ bình lên ổ khoá nối vào dây Đỏ Khóa Chống Trộm Xe Máy
ĐỎ DÂY LỚN - Chạy từ cọc dương (+) của ắc quy đến rơle đề
ĐỎ LỚN SỌC TRẮNG - Chạy từ rơle đề đến môtơ đề
VÀNG - dây đèn từ cuộn đèn lên công tắc + chạy vào cục xạc để ổn định đèn pha
VÀNG SỌC ĐỎ - dây diều khiển role đề, chạy từ nút đề xuống role đề
VÀNG SỌC TRẮNG - dây báo lên của đồng hồ báo xăng, chạy từ phao báo xăng lên thẳng đồng hồ
TRẮNG - dây xạc bình, chạy từ cuộn đèn vào cục xạc
ĐEN - dây lửa bình đã qua ổ khoá, chạy hết các bộ phận
ĐEN SỌC ĐỎ - dây mô bin lửa, chạy từ cuộn lửa vào thẳng IC
ĐEN SỌC TRẮNG - dây tắt máy, chạy từ ổ khoá xuống thẳng IC
ĐEN SỌC VÀNG - dây lửa từ IC chạy ra mobin sườn
NÂU - dây đèn sau ,chạy từ công tắc đèn xuống đèn sau + bóng táp lô đồng hồ
NÂU SỌC TRẮNG - dây đèn sương mù, chạy từ công tắc đèn ra bòng sương mù
XÁM - dây lửa nguồn của xi nhan, chạy từ cục nháy lên công tắc xi nhan
MÀU DÂY ĐIỆN XE MÁY HÃNG YAMAHA
Hồng: Kèn
MÀU DÂY ĐIỆN XE MÁY HÃNG SUZUKI
+ Ac Quy : R (đỏ) nối vào dây Đỏ khóa Chống Trộm Xe Máy
+ công tắc : O (cam) Nối vàn dây Cam khóa Chống Trộm Xe Máy
Signal trái : Bk (đen)
Signal phải : Lg (xanh lá lợt)
Chớp : Lb (xanh biển lợt)
Kèn : G (xanh lá)
Stop :W/Bk (trắng sọc đen)
Relay đề : Y/G (vàng sọc xanh lá)
Báo xăng :Y/Bk (vàng sọc đen), Bk/W (đen sọc trắng)
Pha :Y (vàng)
Cos : W (trắng)
Đèn lái : Gr (xám)
kích : W,G/bu (trắng, xanh lá sọc xanh biển lợt)
Bobine : Bk/Y (đen sọc vàng)
MÀU DÂY ĐIỆN XE MÁY HÃNG SYM
XANH DƯƠNG - dây đèn pha chạy từ công tắc cốt pha ra bóng trước
XANH DƯƠNG SỌC TRẮNG - dây của đồng hồ báo xăng, chạy từ phao báo xăng lên thẳng đồng hồ
XANH ĐỌT CHUỐI - dây kèn, chạy từ nút kèn xuống thẳng kèn
XANH ĐỌT CHUỐI SỌC ĐỎ - dây báo đèn mo , chạy từ chốt báo số lên đồng hồ
XANH DƯƠNG SỌC VÀNG - dây kích , chạy từ mâm lửa vào thẳng IC
XANH NHẠT - dây xi nhan phải, chạy từ công tắc xi nhan ra bóng xi nhan trước và sau +bóng báo đồng hồ
HỒNG - dây báo đèn số 4 , chạy từ chốt báo số lên đồng hồ
GẠCH (CAM) - dây xi nhan trái, chạy từ công tắc xi nhan ra bóng xi nhan trước và sau +bóng báo đồng hồ
ĐỎ - dây lửa, chạy từ bình lên ổ khoá nối vào dây Đỏ Khóa Chống Trộm Xe Máy
ĐỎ DÂY LỚN - Chạy từ cọc dương (+) của ắc quy đến rơle đề
ĐỎ LỚN SỌC TRẮNG - Chạy từ rơle đề đến môtơ đề
VÀNG - dây đèn từ cuộn đèn lên công tắc + chạy vào cục xạc để ổn định đèn pha
VÀNG SỌC ĐỎ - dây diều khiển role đề, chạy từ nút đề xuống role đề
VÀNG SỌC TRẮNG - dây báo lên của đồng hồ báo xăng, chạy từ phao báo xăng lên thẳng đồng hồ
TRẮNG - dây xạc bình, chạy từ cuộn đèn vào cục xạc
ĐEN - dây lửa bình đã qua ổ khoá, chạy hết các bộ phận
ĐEN SỌC ĐỎ - dây mô bin lửa, chạy từ cuộn lửa vào thẳng IC
ĐEN SỌC TRẮNG - dây tắt máy, chạy từ ổ khoá xuống thẳng IC
ĐEN SỌC VÀNG - dây lửa từ IC chạy ra mobin sườn
NÂU - dây đèn sau ,chạy từ công tắc đèn xuống đèn sau + bóng táp lô đồng hồ
NÂU SỌC TRẮNG - dây đèn sương mù, chạy từ công tắc đèn ra bòng sương mù
XÁM - dây lửa nguồn của xi nhan, chạy từ cục nháy lên công tắc xi nhan
MÀU DÂY ĐIỆN XE MÁY HÃNG PIAGGIO
Đang cập nhật
MÀU DÂY ĐIỆN XE MÁY HÃNG KAWASAKI
XANH DƯƠNG - dây đèn pha chạy từ công tắc cốt pha ra bóng trước
XANH DƯƠNG SỌC TRẮNG - dây của đồng hồ báo xăng, chạy từ phao báo xăng lên thẳng đồng hồ
XANH ĐỌT CHUỐI - dây kèn, chạy từ nút kèn xuống thẳng kèn
XANH ĐỌT CHUỐI SỌC ĐỎ - dây báo đèn mo , chạy từ chốt báo số lên đồng hồ
XANH DƯƠNG SỌC VÀNG - dây kích , chạy từ mâm lửa vào thẳng IC
XANH NHẠT - dây xi nhan phải, chạy từ công tắc xi nhan ra bóng xi nhan trước và sau +bó ng báo đồng hồ
HỒNG - dây báo đèn số 4 , chạy từ chốt báo số lên đồng hồ
GẠCH (CAM) - dây xi nhan trái, chạy từ công tắc xi nhan ra bóng xi nhan trước và sau +bóng báo đồng hồ
ĐỎ - dây lửa, chạy từ bình lên ổ khoá nối vào dây Đỏ Khóa Chống Trộm Xe Máy
Hướng dãn lắp Khóa Remote chống trộm xe máy từ A đến Z
Cách câu dây lắp khóa Remote chống trộm xe máy Toyota, Aolin, Yamaha, Suzuki...
Bước 1: Tháo ốc, tháo mặt nạ và dàn mũ xe máy. Tùy từng loại xe mà cách tháo khác nhau

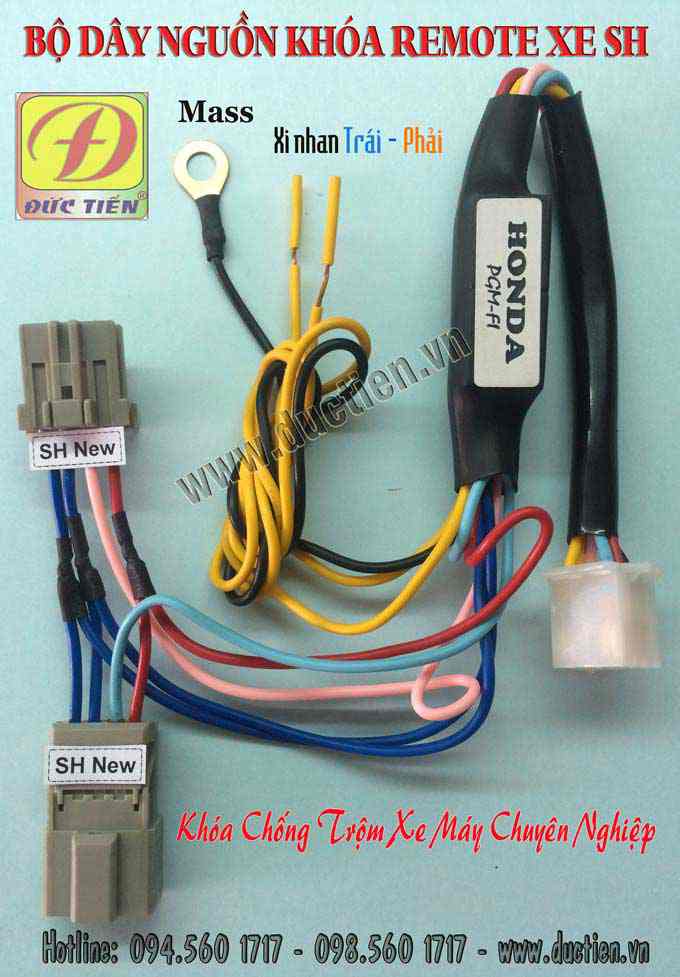

Bước 2: Tìm nguồn điện + và Mass xe. Thường những dòng xe Honda bình Ắc quy nằm trước đầu xe. Nối dây Đỏ bộ khóa chống trộm xe máy vào cọc bình Ắc quy, Dây Đen bộ khóa Remote chống trộm nối vào cọc bình - ( Mass ) Ắc quy. Nối 2 dây màu Vàng vào 2 dây Xi nhan xe.Tùy theo hãng xe mà màu dây khác nhau. Nối dây màu Xanh dương bộ khóa Remote chống trộm xe máy vào dây đề Xe. Tùy theo hãng xe mà màu dây đề khác nhau. Cắt đôi dây công tắc nối dây màu Cam và dây màu Xám vào hai đầu dây. Với nhũng dòng xe Honda đời mới thì phải mua bộ khóa Chống trộm xe máy chuyên dùng cho xe dòng phun xăng điện tử PGM FI và có Jach cắm Jin. Chỉ cần cắm Jack Xám không phải cắt dây.
Đến đây phần lắp ráp đấu dây bộ khóa chống trộm xe máy đã hoàn tất
Bước 3: lắp mặt nạ và phần mũ xe vào và kiểm tra tính năng bộ khóa chống trộm
Lưu Ý: Những dòng xe Honda, Yamaha, Suzuki, SYM, Piaggio đời mới thì phải tìm bộ khóa Remote chống trộm cho dòng xe đời mới PGM FI. Những bộ khóa TQ bán trên Online khách hàng mua về tự lắp cẩn thận chết IC. Khi mua Khóa chống trộm xe máy nên tìm hiểu kỹ những dòng khóa phù hợp. Giá cả vừa phải, Bộ khóa Remote chống trộm Tốt dùng được cho các dòng xe đời mới có giá khoảng 700k đến hơn 1 triệu đồng. Không nên mua bộ những bộ khóa chống trộm xe máy khoảng vài trăm ngàn về lắp cho chiếc xe mấy chục triệu nó sẽ không phù hợp. Đừng để điều đáng tiếc xảy ra.
Hướng dẫn lắp Khóa chống trộm xe máy Thẻ từ
Hướng dãn lắp Khóa Remote chống trộm xe máy từ A đến Z
Hướng dẫn lắp Khóa chống trộm xe máy Thẻ từ

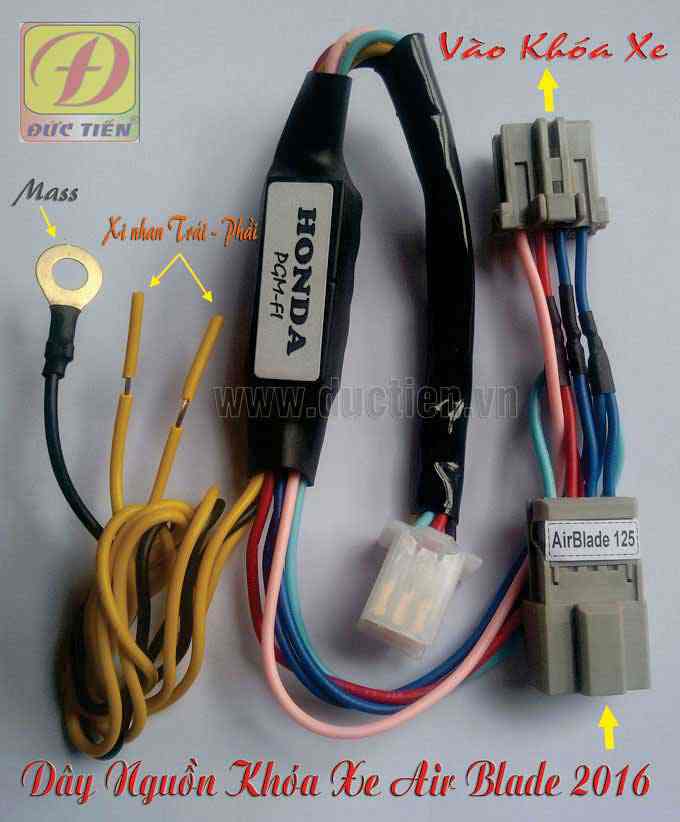

Dây nguồn khóa Remote chống trộm xe máy Air Blade 125
